一、说明

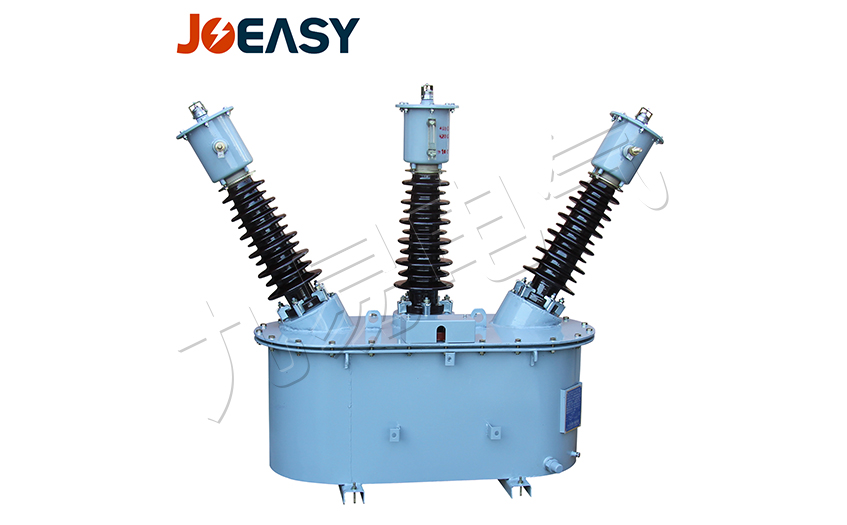

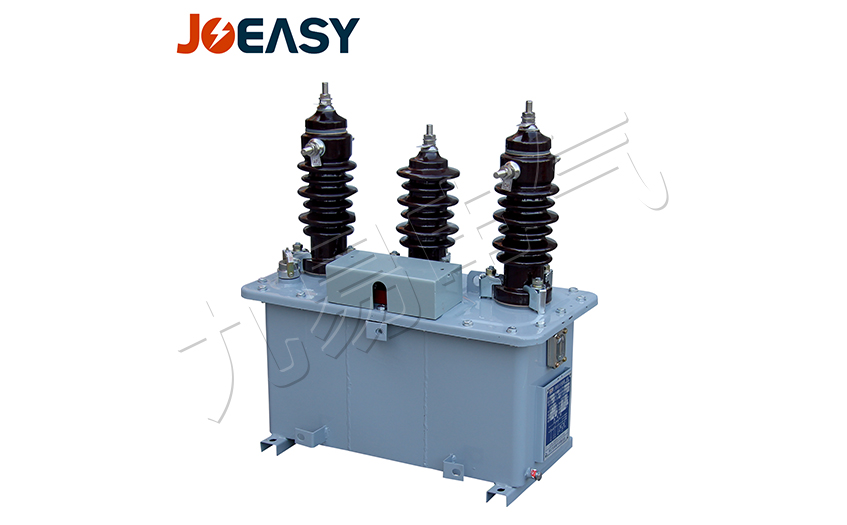

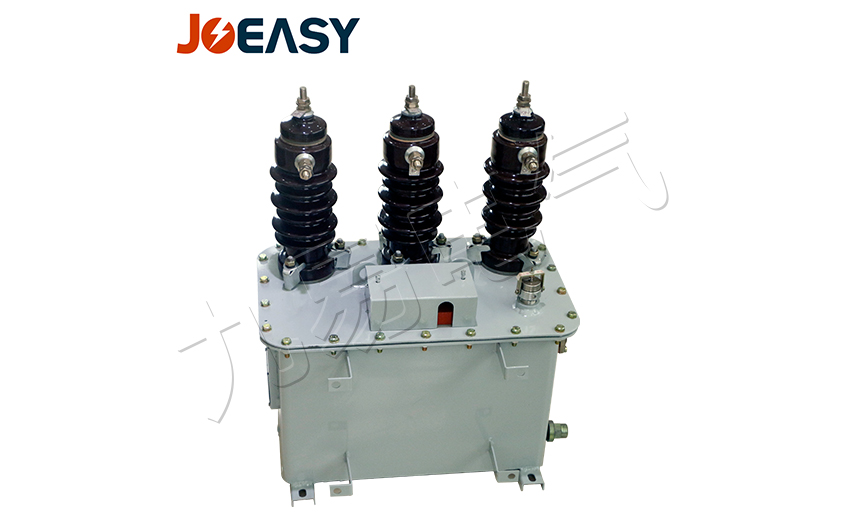

三相户外油浸式高压电力计量箱（组合互感器）适用于50Hz三相交流、额定电压为6kV、10kV、35kV电网上用作电能计量，并安装在供电变压器的高压侧，仪表箱内装三相有功电度表及无功电度表，是用来直接测量高压线路中有功和无功电能的电器设备。对防止窃电，节约能源，加强供电管理具有主要作用，各项技术指标完全符合国家GB17201-1997、GB1208-2007、Gb1207-2007标准要求。

二、机构特性

本产品由三相二元件组合互感器和仪表箱两大部分组合

三相二元件组合互感器由两只单相电压互感器（PT）及两只电流互感器（CT）组成，PT，CT均为电磁式，固定在油箱内的托板上，与整个油箱盖相连，利用油箱盖上的两只吊环，可以一起吊出油箱，两只PT绕组采用V/V接法组成三相测量装置，两只CT的一次绕组分别于电网A、C相串连。箱体侧面焊有接地螺丝和放油活门，箱盖上有加油孔，箱盖上装有空气呼吸器，以防雨雪和太阳的膨胀呼吸作用。必须注意：本产品在安装与投入使用前，必须松掉气伐顶端的螺丝，再将气伐上的拉杆内侧面转动（标有“运行前拆除”的拉杆即是），使空气畅通，才可通通电运行使用。

三相三元件高压电力计量箱（组合互感器）

三相三元件Y/Yo接法的计量箱是在三相二元件V/V接法的基础花式虐狗改进的新一代产品，因为随着现今社会的不断发展，电网负荷情况也不断发展和变化，例如：电气化铁道的单相整流、电炉冶炼、整流电解等及电网中存在的谐波，三相负荷的不平衡都可能在V/V接法中产生负序或谐波没有通路而造成计量不准确（据实测Y/Y接法可增收3%-15%），所以我厂新研制出Y/Yo接法的计量箱，以便适应在复杂的运行情况下都能保证准确计量，配合当前电能管理的改革。本计量箱具有计量灵活的特点，如采用单相电度表可监测到各相负荷的运行情况以便及时发现问题，若负荷变化大时，请采用S级（计量范围从额定电流1%-120%）电流互感器与1.5A-6A等宽负荷电度表配合使用更理想，免除经常更换变化的麻烦。

仪表箱与组合互感器的二次绕组出现接线起来，仪表箱内装三相有功电度表和无功电度表各一块，从观察窗箱内可清楚地读抄数字。

三、主要技术参数

1、额定电压：35kV、10kV、6kV

2、准确等级：0.5和0.2级 0.5S和0.2S级

3、额定电压比：35000/100V、10000/100V、6000/100V

   电流比：一次电流为：2.5、5、7.5、10、15、20、30、40、50、75、100....A等规格。

                二次电流为：5A

4、双变比电流规格：双变比电流瓷瓶顶部有注明电流变比标牌P1、P2为大电流变比，P1、P3为小电流变比，其电流变比接法应按对应的变压器最大容量选择。

5、额定互感器输出内容

6kV 0.2、0.2S级               电压部分：2X20VA  电流部分：2X10VA

6kV 0.2、0.5级                 电压部分：2X20VA  电流部分：2X10VA

10kV 0.2、0.2S、0.5级    电压部分：2X20VA  电流部分：2X10VA

35kV 0.2、0.2S、0.5级    电压部分：2X50VA  电流部分：2X10VA

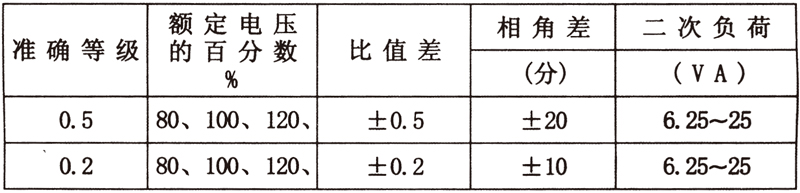

6、电压互感器误差限值表：

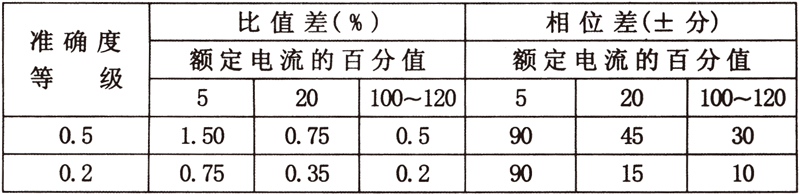

7、电流互感器误差限值表：

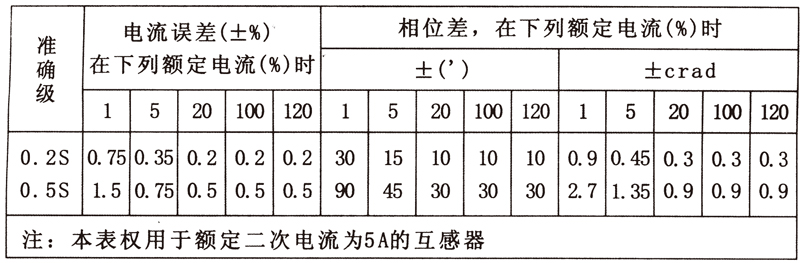

8、特殊用电流互感器的误差限值：

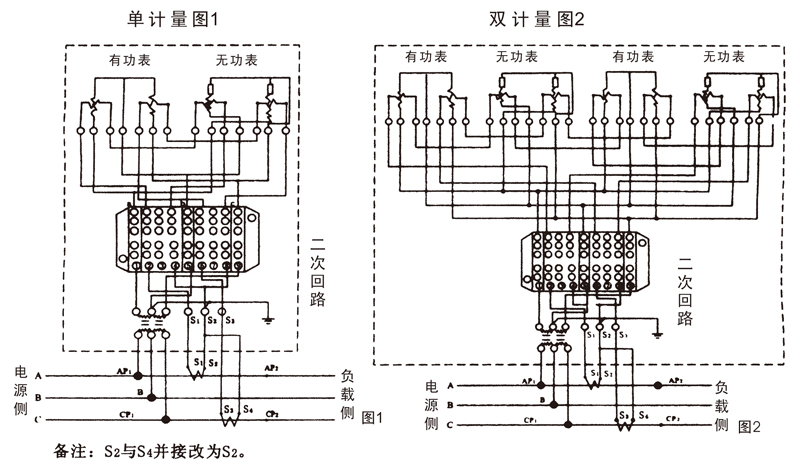

四、接线原理图

三相三线二元件接线图

2、二相一地制：将上图中相“B”套管接线端单独可靠的接地，其余同上。

三相四线三元件接线图

五、使用条件

本产品在环境温-30℃~+40℃的范围内，海拔2500米以下使用。空气湿度不大于90%安装场所无严重的震动和颠簸，应无腐蚀性强烈的气体，不宜安装在易燃易爆的地方。

六、投入使用前的检查及维护

1、检查油箱是否渗油、漏油。应保持正常的油面，若油面低于油标线时应注入试验合格变压器油。

2、检查同箱接线螺丝和紧固螺丝是否松动，高低压套管有否损坏。

3、检查二次回路的接线是否正确、接线盒螺丝和压板位置是否正常。

4、检查箱体外壳接地是否良好，避雷器防雷保护措施是否妥善。

5、必须取出防潮器上隔油铁板同时密封皮圈中心薄层必须通，使空气畅通后，才可通电运行使用。

6、连接高压一次线时，应与电网的相序一致，P1、P2的进出接线必须正确。

7、定期检查油箱的油位，以及有否漏油的现象。

8、每1-2年应对计量箱进行一次全面检查和防预性试验。

9、产品经长期放置再度使用时，必须检查计量箱的绝缘及变压器油是否良好，如果器身受潮必须进行无油干燥处理，和变压器油过滤处理，经过试验合格后方可投入运行使用。
